Гибкие нагревательные элементы

Что такое гибкие нагревательные элементы?

Гибкие нагревательные элементы — это нагревательные элементы из различных материалов, которые можно изгибать, скручивать и монтировать на поверхности любой геометрии.

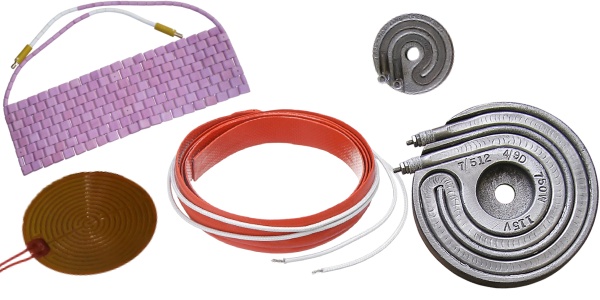

Выделяют три основных типа таких нагревателей:

• гибкие ТЭНы для пресс-форм
• керамические нагревательные ленты
• полиамидные и силиконовые нагреватели

Гибкие ТЭНы для пресс-форм

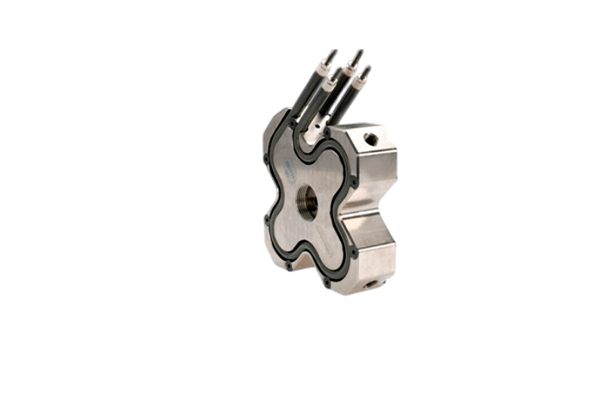

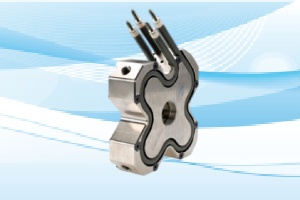

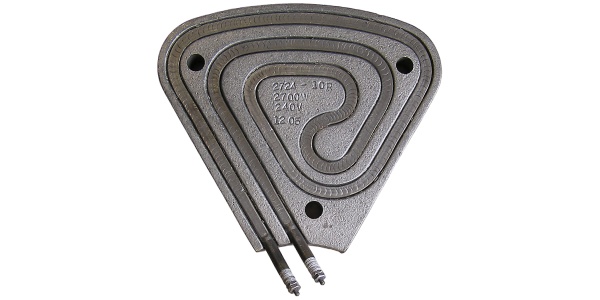

Гибкие ТЭНы для пресс-форм — это трубчатые электронагреватели из нержавеющей стали, которые можно изгибать под углом больше 90° для плотного контакта с поверхностью литьевых форм. Они обеспечивают равномерный нагрев до 400–450 °C, что критически важно для процессов литья пластмасс или резины. Их преимущества — устойчивость к вибрациям, длительный срок службы и возможность замены отдельных секций без демонтажа всей системы.

Керамические нагревательные ленты

Керамические нагревательные ленты состоят из керамических сегментов, нанизанных на нагревательную спираль. Они способны работать при температурах до 800 °C, что делает их идеальными для металлургии, стекловарения и обжига керамики. Ленты монтируются вокруг труб, барабанов или внутри печных камер, обеспечивая равномерный прогрев без «холодных зон» и гарантируя однородность механических свойств итоговой продукции. Их ключевые преимущества — термостойкость, устойчивость к агрессивным газам и простота монтажа.

Полиамидные и силиконовые нагреватели

Полиамидные и силиконовые нагреватели — это гибкие плоские элементы со встроенными нагревательными жилами, которые используют для точного термостатирования в условиях ограниченного пространства. Силиконовые нагреватели с рабочей температурой до 250°C устойчивы к влаге, маслам и кислотам, поэтому их применяют в пищевой промышленности и медицине. Полиамидные нагреватели с температурным диапазоном до 180 °C отличаются повышенной механической прочностью и используются в электронике для защиты плат от конденсата. Оба типа крепятся на клеевую основу или хомуты, что упрощает интеграцию в существующие системы.

Преимущества гибких нагревательных элементов

Главное достоинство гибких нагревателей — их адаптивность. Они повторяют контуры криволинейных поверхностей, таких как трубы, барабаны или пресс-формы сложной геометрии. Это исключает появление «холодных зон» — участков с недостаточным нагревом, которые снижают качество продукции.

Устойчивость к вибрациям — еще один плюс. В промышленных дробилках или насосах, где оборудование подвергается постоянным механическим нагрузкам, гибкие ТЭНы не деформируются благодаря упругой конструкции.

Равномерный нагрев достигается за счет распределения тепла по всей площади элемента. В отличие от нагревательных элементов жесткой конструкции, которые могут создавать локальные перегревы или более холодные зоны, гибкие нагреватели позволяют уменьшить погрешность температуры нагреваемой поверхности до ±2°C. Это критически важно в электронике, где перегрев микросхем приводит к сбоям.

Области применения гибких нагревательных элементов разных видов

Гибкие ТЭНы для пресс-форм — важная часть экструзионных производств. Их встраивают в формы для пластмасс, резины или металлов, чтобы обеспечить равномерный прогрев. Например, при изготовлении автомобильных шин керамические нагревательные ленты поддерживают температуру вулканизации +180°C, предотвращая деформацию резины.

В нефтегазовой отрасли гибкие нагреватели используют для обогрева трубопроводов. Силиконовые ленты с мощностью 50 Вт/м² монтируют на трубы, чтобы предотвратить застывание мазута или парафина при −40°C.

В медоборудовании гибкие элементы применяют для стерилизации инструментов и подогрева инфузионных систем. Например, полиамидные нагреватели в сушильных шкафах больниц обеспечивают нагрев до +150°C без риска пересушивания материалов.

На производстве электроники гибкие нагреватели защищают чувствительные компоненты от конденсата. Полиамидные пленки с нагревательными дорожками монтируют на платы, для поддержания температуры +30–40 °C даже в условиях высокой влажности.

Как выбрать гибкий нагревательный элемент?

Выбор зависит от трех факторов: мощности, материала оболочки и условий эксплуатации.

Для расчета мощности используйте формулу:

P=S×ΔT×k

где P— мощность (кВт), S — площадь поверхности (м²), ΔT — разница температур, k — коэффициент теплопотерь (1.2–1.5 для изолированных систем).

Материал оболочки подбирается в зависимости от среды использования и необходимых граничных температур:

• Силикон — для низких температур и влажных и химически агрессивных условий
• Полиамид — для электроники и точного термостатирования
• Нержавеющая сталь — для средних температур и высоких механических нагрузок
• Керамика — для высоких температур и бесконтактного нагрева сырья

Монтаж и подключение

Гибкие нагреватели крепят двумя способами: на клеевую основу или механические фиксаторы. Термостойкий клей (до +200°C) подходит для плоских поверхностей, например, обогрева резервуаров. Хомуты и скобы из нержавеющей стали используют на трубах и барабанах, где требуется надежная фиксация по окружности. Подключение к управляющей системе осуществляется через терморегуляторы с датчиками температуры. Например

Итог

Гибкие нагревательные элементы — это универсальный инструмент для задач, где требуется точный и равномерный нагрев. Они экономят энергию, снижают риск брака и работают в экстремальных условиях. Чтобы выбрать подходящий вариант, оцените мощность, материалы и условия эксплуатации — и ваше оборудование прослужит десятилетия.
