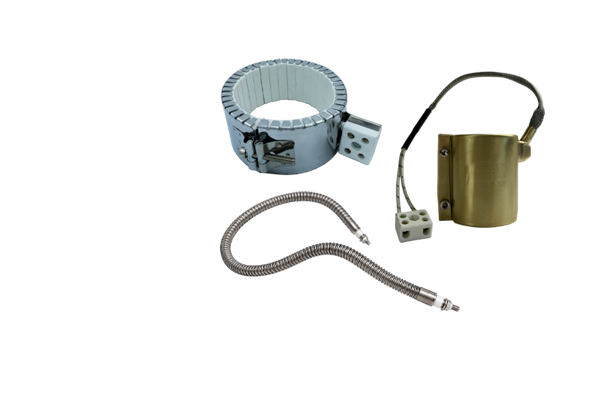

Комплексный нагрев для ТПА и экструдеров
Организация комплексного нагрева ТПА и экструдеров: какие нагреватели используются для цилиндров, сопел, головок и фильер, как разделить оборудование на температурные зоны и правильно подобрать нагревательные элементы.
Содержание статьи:
Комплексный нагрев ТПА и экструдеров обеспечивает поддержание заданной температуры в разных зонах оборудования: цилиндре, сопле, головке, фильере и других рабочих узлах. Для этого применяют кольцевые и хомутовые, керамические, плоские, гибкие, патронные и сопловые нагреватели. Цилиндр экструдера обычно разделяют на несколько температурных зон с отдельным регулированием, а тип нагревателя выбирают по форме и размерам поверхности, требуемой мощности и температуре, способу монтажа и условиям эксплуатации. Правильное распределение нагрева помогает поддерживать стабильную температуру расплава и предотвращать его недогрев или перегрев.
Что такое комплексный нагрев для ТПА и экструдеров
Комплексный нагрев — это система, в которой несколько нагревательных элементов обеспечивают заданную температуру на разных участках оборудования. В отличие от одного нагревателя, такая система позволяет отдельно регулировать температурный режим цилиндра, сопла, головки, фильеры и других рабочих узлов. Это особенно важно при переработке полимеров, поскольку каждый участок технологической линии может выполнять свою функцию и требовать определенной температуры.
ТПА и экструдеры обычно разделяют на несколько зон нагрева. В экструдере температурные зоны располагаются вдоль цилиндра: материал постепенно нагревается, пластифицируется и перемещается к головке. В ТПА отдельно контролируют нагрев цилиндра, сопла и других элементов, через которые проходит расплав. Количество зон и их температурные параметры зависят от конструкции оборудования, вида полимера и особенностей технологического процесса.
Для организации комплексного нагрева применяют разные типы нагревателей. На цилиндрах могут использоваться кольцевые и хомутовые нагреватели, для отдельных участков — патронные или другие нагревательные элементы. Сопла, головки и фильеры также оснащают нагревателями подходящей конструкции. Если стандартный вариант не соответствует размерам или конфигурации оборудования, нагревательный элемент может изготавливаться по индивидуальным параметрам.
Равномерное распределение температуры необходимо для стабильной переработки полимерного сырья. При недостаточном нагреве материал может не полностью расплавляться, а при перегреве — подвергаться термической деструкции. Перепады температуры между зонами также могут влиять на вязкость расплава и его прохождение через рабочие каналы. Поэтому комплексная система нагрева должна не просто обеспечивать требуемую мощность, а поддерживать заданный температурный режим на каждом участке оборудования.
Какие нагреватели используются для ТПА и экструдеров
Для ТПА и экструдеров используют разные типы нагревателей, поскольку рабочие зоны оборудования отличаются по форме, размерам, температуре и условиям эксплуатации. Нагревательный элемент подбирают с учетом конкретного участка: цилиндра, сопла, головки, фильеры или другого узла.
Нагревательные хомуты и кольцевые нагреватели
Нагревательные хомуты и кольцевые нагреватели предназначены преимущественно для цилиндрических поверхностей. Их устанавливают непосредственно вокруг цилиндра экструдера или ТПА, благодаря чему тепло равномерно передается корпусу оборудования.
Конструкция может предусматривать различный диаметр и ширину нагревателя, технологические вырезы, отверстия, клеммные выводы и места для установки датчиков температуры. Для оборудования с несколькими температурными зонами используют несколько отдельных нагревателей, каждый из которых подключается к своей системе регулирования.
Керамические нагреватели
Керамические нагреватели применяют для оборудования, работающего при повышенных температурах. Нагревательный элемент располагается внутри керамической конструкции, которая обеспечивает передачу тепла на поверхность цилиндра или другого рабочего узла.
Такие нагреватели могут использоваться на экструдерах и ТПА, где стандартных металлических решений недостаточно по рабочей температуре. При установке также может применяться теплоизоляция, которая уменьшает тепловые потери и снижает расход энергии на поддержание температуры.
Плоские и гибкие нагреватели
Плоские нагреватели предназначены для поверхностей, которые имеют плоскую или близкую к ней форму. Их можно использовать для нагрева отдельных элементов экструдера, головок, плит и других узлов.
Гибкие нагреватели подходят для деталей сложной конфигурации. За счет гибкой конструкции они могут повторять форму поверхности и обеспечивать более плотный контакт с нагреваемым элементом. Это позволяет использовать их там, где установка жесткого кольцевого или плоского нагревателя затруднена.
Патронные нагреватели
Патронные нагреватели используют для локального нагрева отдельных деталей. Они представляют собой цилиндрические нагревательные элементы, которые устанавливаются в специально подготовленные отверстия.
Патронные нагреватели могут применяться для нагрева фильер, головок, пресс-форм и других узлов, где необходимо передать тепло непосредственно внутрь металлической детали. При подборе учитывают диаметр и длину патрона, мощность, напряжение и требуемую рабочую температуру.
Сопловые нагреватели
Сопловые нагреватели устанавливают на сопла ТПА для поддержания необходимой температуры расплава перед его поступлением в пресс-форму. Конструкция нагревателя зависит от диаметра, длины и формы сопла.
Стабильный нагрев этой зоны необходим для предотвращения преждевременного охлаждения полимера. В зависимости от конструкции сопла и требований оборудования могут применяться кольцевые, хомутовые или другие специализированные нагревательные элементы.
Как выбрать конструкцию нагревателя
При подборе нагревателя для ТПА или экструдера учитывают:
- форму и размеры нагреваемой детали — цилиндрическая, плоская или сложной конфигурации;
- требуемую мощность — зависит от размеров зоны, температуры и скорости нагрева;
- рабочую температуру — определяет подходящий тип и конструкцию нагревателя;
- материал нагреваемого элемента — учитывают его теплопроводность и особенности нагрева;
- способ монтажа — нагреватель должен обеспечивать плотный контакт с поверхностью;
- расположение температурных датчиков — важно для точного контроля и регулирования температуры;
- условия эксплуатации — учитывают вибрации, влажность, загрязнение и другие особенности работы оборудования;
- наличие свободного пространства — конструкция нагревателя должна соответствовать особенностям конкретного узла.
Для цилиндрических поверхностей чаще подходят кольцевые и хомутовые конструкции, для локального нагрева — патронные элементы, а для сложных поверхностей — гибкие или специально изготовленные нагреватели. Если стандартное изделие невозможно установить из-за нестандартных размеров или конфигурации оборудования, нагреватель изготавливают по индивидуальным параметрам.
Как организуют зоны нагрева экструдера
Цилиндр экструдера разделяют на несколько температурных зон, поскольку полимер проходит через оборудование последовательно и на разных этапах переработки должен находиться при определенной температуре. Для каждой зоны устанавливают отдельный нагреватель и, как правило, отдельный датчик температуры. Это позволяет независимо контролировать нагрев отдельных участков цилиндра и поддерживать заданный технологический режим.
Зачем цилиндр экструдера разделяют на несколько температурных зон
Разделение на зоны позволяет управлять температурой по длине цилиндра и постепенно изменять состояние материала. В процессе движения от загрузочной части к головке полимер нагревается, размягчается и переходит в расплав.
Количество зон зависит от конструкции экструдера, длины цилиндра, типа перерабатываемого полимера и технологического процесса. Каждая зона может иметь собственную установленную температуру и мощность нагрева.
Как температура меняется по длине цилиндра
Температурный профиль экструдера не обязательно должен быть одинаковым по всей длине. На разных участках задаются разные значения в зависимости от свойств материала и особенностей его переработки.
Обычно можно выделить несколько основных участков:
- зона загрузки — материал поступает в цилиндр и начинает прогреваться;
- зона пластикации — полимер постепенно размягчается и переходит в вязкотекучее состояние;
- зона гомогенизации — расплав перемешивается и приобретает более однородную температуру;
- зона перед головкой — поддерживается температура, необходимая для стабильного прохождения расплава через головку или фильеру.
Конкретные значения температуры для каждой зоны определяются технологическим режимом и свойствами перерабатываемого полимера. Поэтому универсального температурного профиля для всех экструдеров не существует.
Что происходит при неравномерном нагреве отдельных зон
Если одна из зон нагревается недостаточно или, наоборот, перегревается, температура расплава может выйти за пределы заданного режима. Недостаточный нагрев способен привести к неполному расплавлению материала и увеличению сопротивления его движению. Перегрев может вызвать изменение свойств полимера и, для чувствительных материалов, его термическое разрушение.
Перепады температуры также влияют на вязкость расплава и стабильность его подачи через головку. В результате могут изменяться параметры готового изделия, появляться дефекты поверхности или нарушаться стабильность экструзионного процесса.
Поэтому при комплексном нагреве важно не только установить нагреватели необходимой мощности, но и обеспечить отдельное регулирование температурных зон. Это позволяет поддерживать стабильный температурный профиль по всей длине цилиндра экструдера.

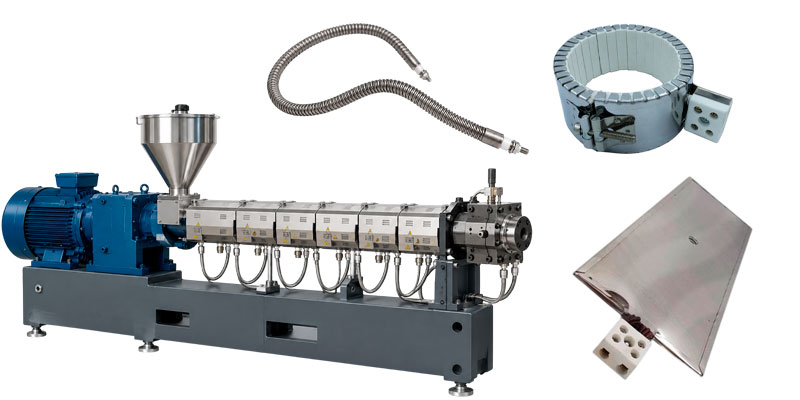

Нагреватели для экструдеров
Комплексный нагрев термопластавтомата
В ТПА нагрев необходим для подготовки полимерного материала к литью и поддержания требуемой температуры расплава на всем пути его движения. Поэтому нагревают не только цилиндр, но и другие элементы, которые контактируют с расплавом или влияют на его температуру.
Какие элементы ТПА требуют нагрева
В зависимости от конструкции термопластавтомата нагреватели устанавливают на:
- цилиндре — основной участок нагрева и пластикации полимера;
- сопле — поддерживает температуру расплава перед его поступлением в пресс-форму;
- литьевой головке — предотвращает преждевременное охлаждение материала;
- литниковой системе и отдельных рабочих узлах — если они входят в конструкцию оборудования и требуют поддержания определенной температуры;
- других элементах — в зависимости от технологии литья и конструкции конкретного ТПА.
Цилиндр обычно разделяют на несколько температурных зон. Для каждой зоны устанавливают отдельный нагреватель и датчик температуры, что позволяет формировать необходимый температурный профиль по длине цилиндра.
Особенности нагрева литьевой головки и других рабочих элементов
Рабочие элементы ТПА имеют разную форму и размеры, поэтому для них могут применяться разные конструкции нагревателей. Для цилиндра чаще используют кольцевые или хомутовые нагреватели, для локальных участков — патронные, а для сложных поверхностей могут применяться специальные нагревательные элементы.
При нагреве головки, сопла или другого небольшого узла важно обеспечить равномерное распределение тепла. Локальный перегрев отдельных участков может привести к изменению температуры расплава, а недостаточная мощность — к его охлаждению во время прохождения через рабочий канал.
Почему важен контакт нагревателя с поверхностью цилиндра
Эффективность передачи тепла во многом зависит от того, насколько плотно нагреватель прилегает к поверхности цилиндра. Зазоры между нагревателем и цилиндром увеличивают тепловое сопротивление и могут приводить к неравномерному прогреву.
Поэтому при подборе кольцевых и хомутовых нагревателей учитывают фактический диаметр цилиндра, ширину зоны и особенности его поверхности. Нагреватель должен соответствовать геометрии оборудования и быть правильно установлен. Для снижения тепловых потерь дополнительно может использоваться теплоизоляция.
Как обеспечить стабильную температуру при циклической работе ТПА
ТПА работает циклически: оборудование постоянно нагревает, пластифицирует и подает определенное количество материала, после чего цикл повторяется. При этом температура отдельных элементов может изменяться из-за поступления новой порции полимера и тепловой нагрузки во время работы.
Для стабильного режима используют раздельное регулирование температурных зон. Датчики контролируют фактическую температуру, а система управления корректирует работу нагревателей в зависимости от текущей нагрузки.
При подборе комплексного нагрева важно учитывать не только установленную мощность, но и скорость восстановления температуры после снижения. Нагреватели должны обеспечивать необходимый запас мощности для компенсации тепловых потерь и поддержания заданной температуры в течение всего рабочего цикла.

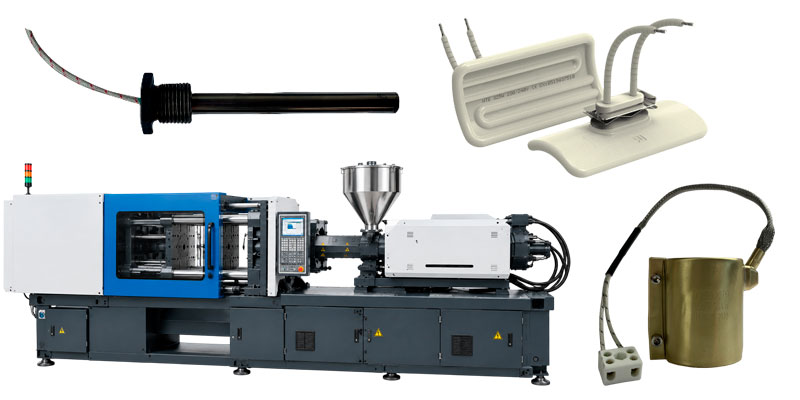

Нагреватели для ТПА
Как подобрать нагреватели для экструдера и ТПА
При подборе нагревателей учитывают размеры и форму рабочей зоны, требуемую мощность, напряжение питания, рабочую температуру, материал нагреваемой детали и способ установки. Также важно учитывать тепловые потери и условия эксплуатации оборудования.
Выбирать нагреватель только по мощности нельзя: одинаковая мощность может быть у элементов разного размера, конструкции и назначения. Неподходящий нагреватель может прогревать поверхность неравномерно, перегревать отдельные участки или не обеспечивать необходимую температуру.
Количество нагревателей определяется размерами рабочей зоны, ее общей потребностью в тепловой мощности и требуемой точностью регулирования. Цилиндр ТПА или экструдера обычно разделяют на несколько зон, для каждой из которых подбирают один или несколько нагревателей. Это позволяет равномерно распределить тепло и независимо контролировать температуру отдельных участков.
Часто задаваемые вопросы:
Сколько зон нагрева нужно для экструдера?
Количество зон зависит от конструкции и длины экструдера, типа полимера и технологического процесса. Для каждой зоны устанавливают отдельный нагреватель и контролируют температуру независимо.
Зачем использовать теплоизоляцию?
Теплоизоляция снижает потери тепла в окружающую среду, помогает быстрее достигать рабочей температуры и уменьшает нагрузку на нагреватели при ее поддержании.
Как автоматическое регулирование температуры влияет на стабильность процесса?
Система автоматически поддерживает заданную температуру каждой зоны и корректирует работу нагревателей при ее изменении. Это помогает сохранять стабильные условия переработки полимера.
Чем нагрев ТПА отличается от нагрева экструдера?
В экструдере нагрев обычно организуют по нескольким зонам вдоль цилиндра, поскольку материал непрерывно перемещается к головке. В ТПА дополнительно учитывают циклическую работу оборудования и необходимость поддерживать температуру цилиндра, сопла и других рабочих элементов между циклами.
Можно ли использовать один тип нагревателя для всех зон оборудования?
Не всегда. Тип нагревателя зависит от формы, размеров, температуры и способа монтажа конкретной зоны. Поэтому на одном ТПА или экструдере могут использоваться разные конструкции нагревателей.
Итог
Комплексный нагрев ТПА и экструдеров необходим для поддержания стабильного температурного режима на всех этапах переработки полимеров. Цилиндр оборудования разделяют на отдельные зоны, а сопло, головку, фильеру и другие рабочие узлы дополнительно оснащают подходящими нагревателями.
Тип и количество нагревателей подбирают с учетом размеров рабочей зоны, требуемой мощности и температуры, конструкции оборудования и условий эксплуатации. Раздельное регулирование зон, плотный контакт нагревателей с поверхностью и теплоизоляция позволяют снизить тепловые потери и поддерживать равномерный нагрев. Такой комплексный подход помогает сохранять стабильные параметры расплава и снижает риск дефектов готовой продукции.
